Keďže obnoviteľné zdroje založené na invertoroch vytláčajú synchrónnu výrobu, zotrvačnosť siete a skratová sila klesajú. Synchrónne kondenzátory sa presunuli z okrajových možností na povinné aktívum pre kompenzáciu jalového výkonu a podporu zotrvačnosti. Napriek tomu je každý kondenzátor stále rotujúcim strojom a jeho ložiská sú najčastejšou príčinou neplánovaných výpadkov.
Vzorec zlyhania je často brutálny. Jednotka, ktorá prešla továrenským akceptačným testom, môže zničiť čapové ložisko s vložkou Babbitt v priebehu niekoľkých hodín od prvej synchronizácie. Zlyhám v ranom veku dominujú dva mechanizmy: degradácia maziva, ktorá zrúti hydrodynamický film, a napätie na hriadeli, ktoré elektricky narušuje obloženie ložiska. Ani jedna sa nezobrazí v štandardnom vibračnom alarme, kým poškodenie nepokročilo.
To je dôležité, pretože ložisko nie je katalógový tovar. Ide o tribologický systém definovaný zaťažením, rýchlosťou, viskozitou oleja, stratégiou izolácie a tepelným prostredím. Zaobchádzať s ním ako so štandardnou súčasťou je najrýchlejšou cestou k vynútenému výpadku.
Typický profil následkov: zlyhanie ložísk na vypnutie jednotky za menej ako 30 sekúnd, čas potrebný na výmenu 6 až 20 týždňov a strata reaktívnej podpory počas obdobia s najvyšším dopytom.
Synchrónne kondenzátory sa líšia od bežných motorov v hmotnosti rotora, nepretržitej vysokorýchlostnej prevádzke a prítomnosti silného axiálneho magnetického ťahu. Tieto faktory určujú architektúru ložiska.

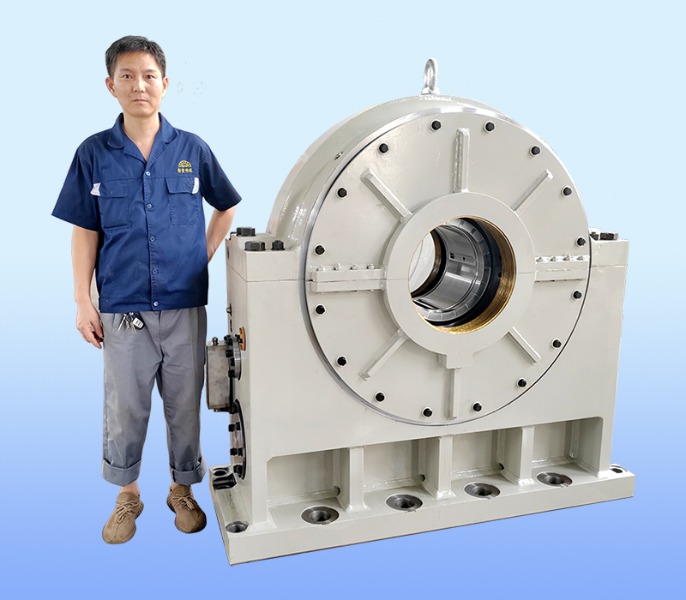

Takmer všetky horizontálne synchrónne kondenzátory používajú hydrodynamické radiálne ložiská. Rotujúci hriadeľ vťahuje olej do zbiehajúceho sa klinu, čím vytvára tlakový film, ktorý oddeľuje kov od kovu. Táto konštrukcia toleruje veľkú hmotnosť rotora a radiálny magnetický ťah, ktorý by rozdrvil valivé ložisko.
Medzi kľúčové parametre patrí priemer čapu, pomer dĺžky k priemeru, vôľa, tlak prívodu oleja a Babbittova hrúbka. Typické radiálne ložisko kondenzátora pracuje s hrúbkou filmu meranou v desiatkach mikrometrov. Strata tohto filmu aj na niekoľko sekúnd spôsobí priamy kontakt a rýchle poškodenie obloženia.
Vertikálne synchrónne kondenzátory sa spoliehajú na axiálne ložisko, ktoré prenáša celú hmotnosť rotora plus magnetický ťah smerom nadol. Osové ložisko sklopnej podložky je štandardom, pretože sa samo prispôsobuje zaťaženiu a rýchlosti. Porucha axiálneho ložiska je zvyčajne katastrofálna a okamžitá.
Medzi kritické špecifikácie axiálnych ložísk patrí počet doštičiek, geometria doštičiek, špecifické zaťaženie v megapascalech, prietok oleja a nárast teploty v doštičke. Bežnou konštrukčnou chybou je poddimenzovanie axiálneho ložiska pre skutočný magnetický ťah, ktorý je najvyšší pri plnom vybudení.
Napätie hriadeľa je určujúcim rozdielom medzi ložiskami kondenzátora a bežnými ložiskami motora. Asymetrické magnetické obvody a statické budenie indukujú napätie pozdĺž hriadeľa. Ak sa toto napätie vybije cez ložisko, poškodí Babbitt a lokálne zničí olejový film.
Zmiernenie zahŕňa izolované ložiskové puzdrá, uzemňovacie kefy hriadeľa a keramické ložiskové panvy. Izolačný odpor ložiskového telesa sa musí overiť pri uvedení do prevádzky a potom pravidelne.
Aktívne magnetické ložiská sú vo vývoji pre kondenzátorové aplikácie, pretože eliminujú olej a opotrebovanie. Vyžadujú však nepretržitý výkon, zložité riadenie a záložné pristávacie ložiská. V dohľadnej budúcnosti zostáva hlavným prúdom spoľahlivé ložisko s olejovým filmom so správnou izoláciou.
Diagnostika začína podpisom zlyhania. Väčšinu predčasných porúch tvoria tri príčiny.
Olej oxiduje, absorbuje vlhkosť a zhromažďuje častice. Viskozita kolíše, film sa stenčuje a Babbitt začína praskať. V jednom terénnom prípade ložisko kondenzátora vykazovalo vážne krátery už po 400 prevádzkových hodinách, pretože olej bol počas skladovania kontaminovaný vodou. Ložisko nebolo opotrebované. Bol chemicky napadnutý.
Diagnostické indikátory zahŕňajú zmenu viskozity oleja, zvýšenie čísla kyslosti, obsah vody nad 200 ppm a prítomnosť častíc medi alebo cínu v analýze oleja.
Elektrická erózia vytvára výrazný vzor: matný, jamkovitý alebo oblúkovo označený Babbitt, často sústredený v jednej obvodovej zóne. Vzor poškodenia sa môže použiť na spätný výpočet závažnosti napätia na hriadeli. Ložisko, ktoré vykazuje viacero malých kráterov, zažíva opakované výboje. Ložisko s jednou veľkou erodovanou oblasťou naznačuje trvalý prúd hriadeľa.
Nesúososť spojky, mäkká pätka a nesúlad s tepelným rastom prerozdeľujú zaťaženie na nosnú plochu. Jeden okraj podložky nesie oveľa väčšiu záťaž, ako je navrhnuté. Olejový film lokálne kolabuje, teplota stúpa a objavujú sa Babbittove únavové trhliny. Vibračné spektrá ukazujú zvýšené synchrónne harmonické a niekedy aj polovičné frekvenčné víry.
| Režim zlyhania | Primárny podpis | Typický čas na zlyhanie |
|---|---|---|
| Degradácia maziva | Analýza oleja, zvýšenie teploty | Dni až týždne |
| Erózia napätia hriadeľa | Pitted Babbitt, údaj o napätí na hriadeli | Hodiny až dni |
| Nesprávne zarovnanie | Harmonické vibrácie, šírenie teploty podložky | Týždne až mesiace |
Tu sa inžinierstvo stretáva s obstarávaním. Cieľom nie je najnižšia obstarávacia cena. Ide o najnižšie náklady životného cyklu.
Ložiská s vložkou Babbitt zostávajú predvolené pre aplikácie s čapom kondenzátora a ťahom. Zapúšťajú častice, prispôsobujú sa geometrii hriadeľa a tolerujú menšie odchýlky. Ich slabinou je nízka únavová pevnosť pri vysokej teplote.
Alternatívne materiály zahŕňajú zliatiny medi a olova a ložiská potiahnuté polymérom. Meď-olovo ponúka vyššiu odolnosť proti únave, ale vyžaduje tvrdšie čapy hriadeľa a lepšiu filtráciu. Polymérové obklady odolávajú elektrickej erózii, ale majú nižšiu nosnosť. Výber závisí od zaťaženia, rýchlosti a od toho, či je napätie na hriadeli plne kontrolované.
Globálne zdroje dodávok zahŕňajú zavedené zoskupenia výroby ložísk v Číne, Indii a Európe. Pri hodnotení dodávateľov ložísk synchrónneho kondenzátora potvrďte, či môžu vyrábať z výkresov alebo vyžadujú vzorku. Zákazková výroba je pre kondenzátorové ložiská bežná, pretože štandardizované veľkosti sa zriedka zhodujú.
| Typ ložiska | Štandardná dodacia lehota | Vlastná dodacia lehota | Referencia MOQ |
|---|---|---|---|
| Čapové ložisko Babbitt | 4 až 6 týždňov | 8 až 12 týždňov | 1 až 2 kusy |
| Axiálne ložisko sklopnej podložky | 6 až 8 týždňov | 10 až 16 týždňov | 1 kus |
| Izolované ložiskové puzdro | 8 až 10 týždňov | 12 až 20 týždňov | 1 kus |
Ložisko, ktoré stojí o 30 percent menej, ale zlyhá o dva roky skôr, môže stáť desaťnásobok svojej ceny v strate reaktívnej podpory a núdzovej logistike. Vyhodnoťte dodávateľov z hľadiska dokumentácie, vysledovateľnosti materiálu, správ o rozmerových kontrolách a minulých skúseností s kondenzátormi.
Životnosť ložísk je určená pri uvedení do prevádzky a udržiavaná disciplinovanou prevádzkou.
Monitorujte teplotu kovu ložiska, výstupnú teplotu oleja a rýchlosť vibrácií. Nárast o 5 stupňov Celzia nad základnú hodnotu pri konštantnom zaťažení si vyžaduje vyšetrenie. Náhle zvýšenie synchrónnych vibrácií indikuje nestabilitu filmu alebo nesúlad.
Vodíkom chladené, vzduchom a vodou chladené kondenzátory kladú mierne odlišné požiadavky na ložiská. Vodíkom chladené jednotky vyžadujú prísne olejové tesnenie, aby sa zabránilo vniknutiu plynu. Vodou chladené jednotky môžu byť vystavené vyššej vlhkosti. Vzduchom chladené jednotky sú tolerantnejšie, ale stále vyžadujú správnu viskozitu oleja pre okolité podmienky. Skladujte aspoň jednu kompletnú súpravu radiálnych ložísk a jednu súpravu podložiek axiálneho ložiska na jednotku.
Tri hlavné príčiny sú degradácia maziva, ktorá zrúti hydrodynamický film, napätie na hriadeli, ktoré elektricky narušuje Babbittovu výstelku, a nesúososť, ktorá preťažuje jednu oblasť ložiska. Menej časté príčiny zahŕňajú kontamináciu cudzími časticami a nedostatočný prísun oleja.
Neexistuje žiadny pevný interval. Výmena závisí od stavu. Ložiská skontrolujte pri každej väčšej odstávke. Vymeňte, keď Babbitt vykazuje jamky, praskliny, eróziu alebo keď vôľa presahuje limit výrobcu. Pri dobrej údržbe oleja a regulácii napätia hriadeľa môžu ložiská vydržať desať rokov alebo viac.
Vlastné radiálne ložiská zvyčajne vyžadujú 8 až 12 týždňov od schválenia výkresu. Vlastné axiálne ložiská vyžadujú 10 až 16 týždňov. Izolované kryty môžu trvať 12 až 20 týždňov. Štandardné veľkosti odosielame do 4 až 8 týždňov. Pred zadaním objednávky vždy písomne potvrďte dodaciu lehotu.
Zmerajte napätie hriadeľa priamo štetcom a osciloskopom. Skontrolujte Babbitt, či nemá matný alebo jamkovitý vzhľad sústredený v jednej zóne. Ak je izolačný odpor ložiskového puzdra nízky, hriadeľový prúd pravdepodobne preteká ložiskom.
č. Ložiská kondenzátora sú navrhnuté pre vyššiu hmotnosť rotora, nepretržitú vysokorýchlostnú prevádzku, silný axiálny magnetický ťah a izoláciu napätia hriadeľa. Štandardné ložisko motora v tejto službe predčasne zlyhá.
Náklady na výber nesprávneho ložiska synchrónneho kondenzátora nie sú cenou ložiska. Ide o vynútený výpadok, núdzovú leteckú prepravu, stratu reaktívnej podpory a riziko pre stabilitu siete presne v momente, keď to systém najviac potrebuje.
Ak získavate ložiská pre vodíkom chladený, vzduchom alebo vodou chladený kondenzátor, vyžiadajte si technický list a cenovú ponuku podľa konkrétneho výkresu vášho stroja. Predtým, než sa zaviažete, potvrďte triedu materiálu, triedu izolácie, správu o rozmeroch a dodaciu dobu.
