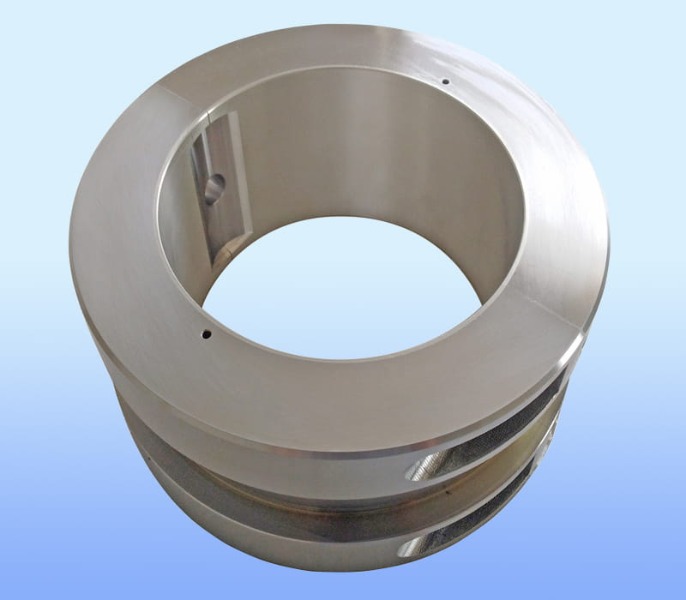

Známky poškodenia ložísk naklápacích podložiek, ktoré by ste nemali ignorovať

Ložiská naklápacích podložiek sú kritickými komponentmi vo vysokorýchlostných rotačných strojoch, ako sú parné turbíny, plynové kompresory a veľké elektromotory. Ich schopnosť poskytovať stabilný dynamický výkon rotora a vyrovnávať nesúosovosť ich robí nepostrádateľnými v modernom priemysle. Avšak, ako každý presný komponent, ložiská naklápacích podložiek sú náchylné na poškodenie v priebehu času. Ignorovanie signálov včasného varovania môže spôsobiť katastrofálne zlyhanie zariadenia, neplánované prestoje a nákladné opravy.

Pochopenie princípu fungovania

Pred identifikáciou režimov poškodenia je užitočné pripomenúť si, ako fungujú ložiská naklápacích doštičiek. Každá podložka sa otáča nezávisle, čo umožňuje vytvorenie hydrodynamického klinu bez ohľadu na smer zaťaženia alebo rýchlosť hriadeľa. Tento dizajn minimalizuje krížovú tuhosť a prakticky eliminuje nestabilitu vírenia oleja. Avšak samotná zložitosť, ktorá im poskytuje výkon, tiež zavádza viaceré mechanizmy zlyhania. Rozpoznanie rozdielu medzi bežným opotrebením a kritickým poškodením je nevyhnutné.

Vizuálne a fyzické známky opotrebovania

Prístupnou diagnostickou metódou zostáva vizuálna kontrola počas plánovanej údržby. Pri skúmaní ložísk naklápacích podložiek si niekoľko fyzických znakov vyžaduje okamžitú pozornosť.

Abnormality povrchu podložky

Vrstva babbitt (biely kov) na povrchu podložky je obrannou líniou. Ktorákoľvek z nasledujúcich anomálií naznačuje progresívne poškodenie:

Spomedzi nich sú praskanie a rozmazanie obzvlášť nebezpečné, pretože sa pri nepretržitej prevádzke rýchlo šíria. Jedna podložka so silným rozmazaním môže preniesť nečistoty na susedné podložky, čo spôsobí kaskádové zlyhanie.

Poškodenie otáčania a zadnej časti

Ložiská naklápacích podložiek sa spoliehajú na voľný otočný pohyb. Ak čap (guľôčkový alebo cylindrický typ) vykazuje sploštenie, brinelovanie alebo koróziu, podložka sa nemôže správne vyrovnať. Zaseknutá podložka stráca svoju hydrodynamickú výhodu, čo spôsobuje nerovnomerné rozloženie záťaže a lokálne prehrievanie. Skontrolujte otočné body pre:

• Vrúbky z opakovaného nárazu
• Strata pôvodného zakrivenia
• Zmena farby v dôsledku zahrievania trením
• Akékoľvek známky oderovej korózie (červeno-hnedý prášok)

Tepelné znaky zistené počas prevádzky

Mnoho mechanizmov poškodenia v ložiskách naklápacích doštičiek pochádza z tepelných anomálií. Moderné systémy monitorovania stavu dokážu zachytiť tieto príznaky skôr, ako dôjde k viditeľnému poškodeniu.

Nezvyčajné rozloženie teploty podložky

V zdravom ložisku fungujú všetky podložky pri stálom zaťažení v úzkom teplotnom rozsahu. Jedna podložka vykazujúca teplotu 5–8 °C nad jej susedmi naznačuje buď lokalizované preťaženie alebo vznikajúce utieranie. Naopak, podložka, ktorá je chladnejšia ako ostatné, môže byť vyložená v dôsledku nesprávneho nastavenia alebo zaseknutia čapu. Zaznamenajte skôr teplotné trendy než absolútne hodnoty – postupný nárast jednej podložky v priebehu týždňov často predchádza zlyhaniu.

Rýchle kolísanie teploty

Ak teplota podložky osciluje o viac ako ± 3 °C v priebehu niekoľkých minút bez zmeny zaťaženia, existuje podozrenie na nestabilitu olejového filmu alebo začínajúce kmitanie podložky. Toto je bežné najmä pri málo zaťažených ložiskách naklápacích podložiek, kde môžu podložky „hrčať“ o čap. Neriešené to vedie k opotrebovaniu čapu a prípadnej strate polohy podložky.

Tepelné mapovanie puzdra ložiska

Použitie tepelného zobrazovania na ložiskových krytoch môže odhaliť horúce miesta. Zatiaľ čo určité vytváranie tepla je normálne, lokalizovaná horúca zóna zarovnaná s jednou podložkou naznačuje nadmerné trenie na tejto podložke. Porovnajte tepelné charakteristiky na identických ložiskách – asymetrické zahrievanie je spoľahlivou červenou vlajkou.

Vibračné znaky poškodenia ložísk naklápacích podložiek

Analýza vibrácií je pravdepodobne výkonným nástrojom na zistenie skorého poškodenia ložísk naklápacích doštičiek bez prerušenia výroby. Špecifické frekvenčné vzory zodpovedajú rôznym režimom zlyhania.

Sub-synchrónna aktivita

Jednou z hlavných výhod naklápacích ložísk je ich odolnosť voči víreniu oleja. Ak spozorujete silnú zložku vibrácií pri 0,4–0,48× rýchlosti chodu, nejde o klasické vírenie oleja, ale môže naznačovať:

• Chvenie podložky v dôsledku nedostatočného predpätia
• Voľný otočný strih umožňujúci pad hopkať
• Problémy s vôľou ložiskového puzdra

Pretrvávajúce subsynchrónne vibrácie nad špičkovou rýchlosťou nad 0,1 palca za sekundu si vyžadujú kontrolu. Neodmietajte to ako „normálne“ pre tento typ ložiska – zdravé ložiská s naklápacou podložkou pracujú s veľmi nízkou subsynchrónnou energiou.

Synchrónne a harmonické vrcholy

Rastúce vibrácie 1× rýchlosti chodu môžu byť výsledkom poškodenia povrchu podložky, ktoré vytvára lokalizované vysoké miesto. Napríklad malá babbittova prekryvná prasklina môže spôsobiť odieranie raz za otáčku vždy, keď hriadeľ prejde cez podložku. Podobne sa objavia 2× alebo 3× harmonické, keď sa olejový film stane nelineárnym v dôsledku opotrebovania doštičky alebo poškodenia čapu.

Vysokofrekvenčné praskanie

Náhodné, vysokofrekvenčné vibrácie (často nad 1000 Hz) naznačujú prerušovaný kontakt kov na kov. To je bežné u ložísk s naklápacími doštičkami s veľkou stratou babbitt, kde sa oceľová podložka dotýka hriadeľa. Takéto signály často chýbajú, ak je vibračný systém nastavený len na celkový trend amplitúdy.

Zistenia analýzy mazív

Analýza oleja poskytuje nepriamy, ale silný dôkaz vnútorného opotrebovania. Neobmedzujte testovanie na počet častíc – zamerajte sa na špecifické indikátory pre ložiská naklápacích doštičiek.

Babbittove častice

Cín, meď a antimón sú primárne prvky v babbitte na báze cínu. Náhly nárast týchto kovov, najmä častíc väčších ako 10 mikrónov, naznačuje aktívne opotrebovanie podložky. Porovnajte so základnými hodnotami; každé zdvojnásobenie počas 100 hodín prevádzky je významné. Všimnite si, že babbittové častice sú mäkké a pod mikroskopom sa často javia ako ploché, strieborné vločky.

Oxidácia a lakovanie

Tepelnou degradáciou maziva vzniká lak a kal. Ložiská naklápacích doštičiek s neadekvátnym prietokom alebo nadmernou vôľou doštičiek vytvárajú lokalizované horúce miesta, ktoré oxidujú okolitý olej. Vysoké hodnoty membránovej náplasťovej kolorimetrie (MPC) (>20) alebo prítomnosť hnedých usadenín na chladnejších povrchoch naznačujú pokročilú tepelnú tieseň. Lak môže tiež spôsobiť prilepenie podložiek, čím sa vytvorí spätná väzba, ktorá urýchľuje poškodenie.

Znečistenie vodou a časticami

Voda nad 500 ppm dramaticky znižuje nosnosť olejového filmu, čo urýchľuje babbittovu únavu. Medzitým sa tvrdé častice (oxid kremičitý z tesnení, železo z iných komponentov) ukladajú do povrchu podložky a vytvárajú kontraproduktívne výstupky, ktoré odierajú hriadeľ. Rutinná ferografia dokáže rozlíšiť medzi opotrebením rezom (častice s ostrými hranami) a klzným opotrebením (zaoblené častice).

Zmeny prevádzkových parametrov, ktoré spôsobujú poškodenie signálu

Niekedy sa poškodenie ložísk naklápacích doštičiek prejaví skôr zmenami v správaní stroja ako priamymi meraniami.

Zvýšený štartovací moment

Ak stroj počas štartovania alebo dobehu vyžaduje vyšší krútiaci moment, ako je obvyklé, existuje podozrenie na interferenciu podložky. Napuchnutá podložka (kvôli babbittovému tečeniu) alebo zaseknutý čap môže spôsobiť ťah. Porovnajte aktuálny štartovací prúd alebo krútiaci moment s historickými údajmi – 15 % nárast je reálna hranica pre skúmanie.

Zmenená výstupná teplota oleja

Pri stabilnom zaťažení a rýchlosti si zdravé ložisko udržuje stálu výstupnú teplotu oleja. Postupné zvyšovanie o 3–5 °C bez zmien prostredia alebo zaťaženia naznačuje rastúce trenie vo vnútri ložiska. Toto je obzvlášť pozoruhodné v ložiskách naklápacích podložiek so stratenou oblasťou babbitt, pretože zostávajúce podložky nesú väčšiu záťaž.

Nezvyčajné vzory hluku

Skúsení operátori dokážu odhaliť poškodenie prostredníctvom zvuku. Zvuky kliknutia alebo klepania pri frekvencii otáčania hriadeľa indikujú, že podložka je uvoľnená na svojom čape. Škrabanie alebo šúchanie počas pomalého rolovania (otáčanie) poukazuje na priamy kontakt kovu s kovom. Ultrazvukové mikrofóny môžu rozšíriť ľudský sluch na detekciu vysokofrekvenčného trenia, ktoré predchádza počuteľným zvukom o niekoľko týždňov.

Súhrn indikátorov kritických škôd

Pre rýchly prehľad uvádza nasledujúca tabuľka súhrn naliehavých príznakov, ktoré si vyžadujú okamžité vypnutie a kontrolu ložísk naklápacích podložiek.

Proaktívne opatrenia na prevenciu katastrofického zlyhania

Rozpoznanie známok poškodenia je kľúčové, no predchádzanie im predlžuje životnosť ložísk. Vykonajte nasledujúce postupy pre ložiská naklápacích doštičiek:

• Udržujte čistotu oleja podľa ISO 16/13/10 alebo vyššej.
• Počas každej generálnej opravy skontrolujte predpätie a vôľu podložky.
• Na stanovenie základných vzorov používajte štvrťročne termálne zobrazovanie.
• Trendové údaje o vibráciách týždenne, nie mesačne.
• Nikdy neprekračujte špecifickú nosnosť ložiska, najmä počas prechodných operácií.

Záver

Ložiská naklápacích podložiek sú vysoko spoľahlivé, ak sú udržiavané v rámci konštrukčných parametrov, ale nie sú imúnne voči poškodeniu. Diskutované znaky – vizuálne známky opotrebovania, tepelné anomálie, vzory vibrácií, zmeny maziva a prevádzkové zmeny – tvoria kompletný diagnostický rámec. Ignorovanie akéhokoľvek jednotlivého ukazovateľa vedie k postupnému zhoršovaniu. Naopak, rýchle rozpoznanie umožňuje cielený zásah, šetrí týždne prestojov a predchádza katastrofálnemu poškodeniu rotora. Pre akékoľvek zariadenie prevádzkujúce vysokorýchlostné turbostroje nie je školenie personálu na rozpoznanie týchto skorých príznakov poškodenia ložísk naklápacích doštičiek voliteľné – je nevyhnutné pre prevádzkovú dokonalosť.
