Prečo je výber ložísk v kompresoroch kritický?

V oblasti rotačných strojov nesie len málo komponentov takú zodpovednosť – doslova a funkčne – ako ložisko. Keď sa diskusia zúži na kompresory, význam tejto zdanlivo malej časti sa exponenciálne znásobí. Kompresor premieňa mechanickú energiu na energiu tekutiny, často pod vysokým tlakom, zvýšenými teplotami a trvalými pracovnými cyklami. V srdci tohto procesu leží ložisko kompresora , presný prvok, ktorý určuje nielen voľnosť otáčania, ale aj zarovnanie, kontrolu vibrácií a únavovú životnosť. Výber nesprávneho ložiska nespôsobuje len predčasné opotrebovanie; riskuje katastrofické zlyhanie, neplánované prestoje a bezpečnostné riziká. Pochopenie toho, prečo je výber ložísk v kompresoroch kritický, teda nie je technickou vychytávkou – je to prevádzková nevyhnutnosť.

Základná úloha ložísk v kompresoroch

Pred rozborom výberových kritérií je potrebné oceniť, čo ložisko dosahuje vo vnútri kompresora. V najjednoduchšom prípade ložisko podopiera rotujúci hriadeľ a zároveň minimalizuje trenie. V rámci kompresora sa však nároky zintenzívňujú. Hriadeľ nesie obežné kolesá, rotory alebo špirálové prvky, ktoré stláčajú plyn alebo paru. Tieto komponenty vytvárajú radiálne a axiálne sily, niekedy súčasne. Ložisko kompresora preto musí zvládnuť:

• Radiálne zaťaženia (kolmo na os hriadeľa)
• Ťahové zaťaženia (rovnobežne s osou hriadeľa)
• Nesprávne zarovnanie od tepelnej rozťažnosti alebo výrobných tolerancií
• Vysoké otáčky (od stoviek do desiatok tisíc otáčok za minútu)
• Variabilné podmienky mazania (zaplavené olejom, bez oleja alebo mazané chladivom)

Bez správne zvoleného ložiska stúpa trenie, narastá teplo a posúvajú sa vôle. V bezolejových kompresoroch sa výzva zväčšuje, pretože ložiská musia fungovať bez tradičných mazacích filmov. V kompresoroch chladiva sa chemická kompatibilita s chladivami a olejmi stáva prvoradou. Preto výber ložiska kompresora priamo ovplyvňuje energetickú účinnosť, hladinu hluku, vibrácie a intervaly generálnych opráv.

Kľúčové dôsledky zlého výberu ložísk

Keď inžinieri prehliadnu nuansy výberu ložísk, objaví sa niekoľko spôsobov zlyhania. Každý z nich má odlišné prevádzkové a finančné sankcie.

Okrem týchto diskrétnych porúch zlý výber znižuje objemovú účinnosť. Keď ložisko umožňuje nadmerné radiálne hádzanie, kompresná medzera sa rozširuje, čo umožňuje vnútorný únik plynu. Kompresor, ktorý raz dodával menovitý prietok, môže stratiť 5–15 % výkonu potichu, čo je maskované inými premennými údržby. Podobne axiálna vôľa nad rámec špecifikácie mení polohu rotora vzhľadom na pevné špirály alebo koncové dosky, pričom dynamicky upravuje kompresný pomer. Tieto jemné straty výkonu sa v priebehu mesiacov hromadia do značného energetického odpadu.

Charakteristiky zaťaženia definujú architektúru ložísk

Každý kompresor pracuje pod špecifickým profilom zaťaženia. Piestové kompresory vytvárajú vysoko pulzujúce zaťaženie, pretože každý zdvih piesta vytvára zmeny krútiaceho momentu. Skrutkové a skrutkové kompresory poskytujú plynulejšie, ale stále cyklicky sa meniace zaťaženie vďaka prerušovaným kompresným komorám. Naproti tomu odstredivé kompresory spôsobujú stabilné, vysokorýchlostné radiálne zaťaženie, ale aj značný ťah z tlakových rozdielov na obežné kolesá.

Pri piestových aplikáciách musí ložisko kompresora tolerovať rázové zaťaženie. Potrebné sú valivé ložiská s hrubšími valivými prvkami alebo špecializované druhy ocele. V skrutkových kompresoroch vytvárajú párové rotory radiálne aj axiálne sily; preto sú bežné guľkové ložiská s kosouhlým stykom alebo kuželíkové ložiská. Odstredivé stroje často používajú ložiská s naklápacou podložkou na radiálnu podporu a dvojčinné axiálne ložiská na axiálne ovládanie. Výber typu ložiska, ktorý nezodpovedá povahe zaťaženia – napríklad použitie guľôčkových ložísk s hlbokými drážkami v prostredí s vysokým rázom – urýchli pretlačenie obežnej dráhy a mikroodlupovanie.

Obmedzenia rýchlosti a teploty

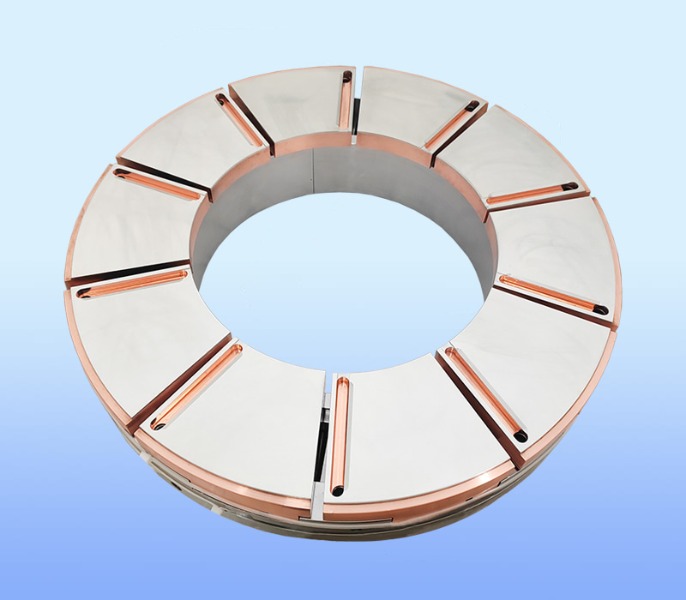

Rýchlosť nie je len o hodnotení otáčok. Zahŕňa obmedzujúci faktor rýchlosti ložiska, ktorý závisí od viskozity maziva, konštrukcie klietky a kapacity odvádzania tepla. Vysokorýchlostné kompresory, ako sú tie, ktoré sa používajú v jednotkách turboexpandér-kompresor, vyžadujú presné ložiská s ľahkými klietkami (fenolová živica, PEEK alebo mosadz). Štandardné lisované oceľové klietky sa môžu odstredivou silou zdeformovať, čo spôsobí nestabilitu klietky a následné zošikmenie valčekov.

Teplota vyžaduje ďalší filter. Kompresia ohrieva plyn; teplo migruje do hriadeľov a ložísk. Ložisko kompresora pracujúce pri 120°C nepretržite vyžaduje inú vnútornú vôľu (C3 alebo C4) ako ložisko pracujúce pri 70°C. Ignorovanie tepelnej rozťažnosti riskuje zadretie ložiska, keď sa hriadeľ roztiahne viac ako puzdro. Naopak, predimenzovaná vôľa v kompresore bežiacom za studena vedie k nadmerným vibráciám a zlému rozloženiu zaťaženia. Okrem toho vysoké teploty degradujú štandardné mazivá a znižujú hrúbku olejového filmu. Pre kompresory používajúce uhľovodíkové chladivá musia ložiskové materiály odolávať chemickému pôsobeniu kyslých vedľajších produktov vznikajúcich pri vysokoteplotnej prevádzke.

Stratégia mazania a kompatibilita ložísk

Mazanie je životodarnou silou každého valivého alebo klzného ložiska. V kompresoroch plní mazivo dvojakú úlohu: chladenie a tesnenie. Olejom zaplavené skrutkové kompresory cirkulujú veľké objemy oleja, ktorý odvádza kompresné teplo a utesňuje vôle rotora. Olej maže aj ložisko kompresora. Ten istý olej však môže obsahovať častice z kontaktu s rotorom alebo zo starnutia. Ložiská v týchto prostrediach potrebujú zvýšenú toleranciu nečistôt – teda upravenú vnútornú geometriu alebo tvrdené obežné dráhy.

Bezolejové kompresory odstraňujú olej z kompresnej komory, ale stále vyžadujú mazanie ložísk. Tukom mazané ložiská sú často oddelené od kompresnej zóny pomocou tesnení alebo magnetických spojok. Tu musí výber ložísk kompresora zohľadňovať intervaly domazávania, životnosť maziva pri prevádzkovej teplote a odolnosť voči vniknutiu procesného plynu, ak sa tesnenia zhoršia. Pre chladiace kompresory je mazivo ložísk zmesou chladiva a oleja. Zmesi s nízkou viskozitou vyžadujú ložiská so špeciálnymi povrchovými úpravami alebo povlakmi (napr. DLC alebo fosfát), aby sa zabránilo kontaktu kovu s kovom počas spúšťania alebo prechodných podmienok.

Nižšie uvedená tabuľka sumarizuje úvahy o výbere na základe mazania:

Náklady na ignorovanie výpočtov životnosti ložísk

Výrobcovia ložísk poskytujú štandardizované výpočty životnosti (L10, L10h) na základe dynamického zaťaženia a ekvivalentného zaťaženia. Mnoho porúch kompresora však vzniká pri použití týchto hodnôt bez systémových úprav. Ložisko kompresora môže vykazovať premenlivé zaťaženie v dôsledku kolísania sacieho tlaku, pulzácií na výtlaku alebo občasného zanášania kvapaliny. Priama aplikácia životných vzorcov v ustálenom stave podceňuje skutočnú únavu. Okrem toho výpočty životnosti predpokladajú čisté mazanie a zarovnanie – podmienky, ktoré sa pri prevádzke v teréne udržiavajú len zriedka.

Inteligentný výber zahŕňa bezpečnostné faktory: 2- až 3-násobok požadovanej životnosti pre kritické kompresory, najmä v priemyselných odvetviach s nepretržitým spracovaním (rafinácia, chemické závody, preprava plynu). Okrem toho sú nevyhnutné úpravy životnosti pre kontamináciu (pomocou faktorov modifikácie životnosti a2 a a3 podľa ISO 281). Výber ložiska len na základe základného zaťaženia bez zohľadnenia prevádzkového pomeru viskozity (κ) a úrovne kontaminácie (ηc) vedie k predčasnému zlyhaniu, ktoré technici často nesprávne diagnostikujú ako problémy s kvalitou oleja.

Vibrácie, hluk a stabilita systému

Ložiská ovplyvňujú akustiku kompresora a mechanickú stabilitu. Voľná ​​vnútorná vôľa umožňuje hriadeľu obiehať v rámci vôle ložiska a generovať subsynchrónne vibrácie. Vo vysokorýchlostných odstredivých kompresoroch môže tento orbitálny pohyb spustiť dynamickú nestabilitu rotora, čo spôsobí vírenie alebo šľahanie vyvolané tekutinou. Tieto javy súčasne poškodzujú tesnenia, obežné kolesá a ložiská. Naopak, nadmerné predpätie v ložiskách s kosouhlým stykom zvyšuje tuhosť, ale znižuje tlmenie, čím sa prenáša viac vysokofrekvenčných vibrácií na puzdro a pripojené potrubie.

Pri piestových kompresoroch musí ložisko kompresora zvládať striedavé zaťaženie bez nadmernej radiálnej vôle, inak zaťaženie na strane piestu spôsobuje opotrebovanie valca. Pohony s premenlivými otáčkami (VSD) situáciu ešte viac komplikujú. Ložiská musia pracovať v rozsahu otáčok, pričom sa vyhýbajú vlastným frekvenciám systému hriadeľových ložísk. Ložisko, ktoré funguje ticho pri 1500 ot./min., môže rezonovať pri 2400 ot./min., čím sa zrýchľuje opotrebovanie klietky. Výber preto zahŕňa nielen statické únosnosti, ale aj analýzu vlastných hodnôt zostaveného systému ložísk rotora.

Stratégia údržby a dostupnosť

Žiadne ložisko netrvá večne. Výber však určuje, ako a kedy dôjde k výmene. Niektoré konštrukcie kompresorov umiestňujú ložiská do delených krytov, čo umožňuje kontrolu bez väčšej demontáže. Iné – najmä kompresory s integrálnou prevodovkou – vyžadujú kompletnú demontáž na výmenu jedného ložiska kompresora. V takýchto prípadoch môže výber ložísk s overenou životnosťou (napr. hybridné keramické guľôčkové ložiská) ospravedlniť vyššie počiatočné náklady z dôvodu zamedzenia prestojov.

Prediktívne metódy údržby – analýza vibrácií, monitorovanie zvyškov oleja, termografia – všetky závisia od spôsobov zlyhania ložísk. Výber ložísk so známym vývojom zlyhania (napr. postupné odlupovanie verzus náhle prasknutie klietky) umožňuje operátorom plánovať zásahy. Katastrofické poruchové režimy sú neprijateľné v kompresoroch obsluhujúcich sterilný farmaceutický vzduch alebo rafinérske prístrojové vzduchové systémy, kde náhle odstavenie ohrozuje výrobu alebo bezpečnosť. Výber ložísk teda zahŕňa výber charakteristík poruchového režimu, nielen kapacity zaťaženia a rýchlosti.

Záver: Výber ako strategické rozhodnutie

Výber ložísk v kompresoroch nemôže byť dodatočný nápad. Ide o strategické rozhodnutie, ktoré ovplyvňuje spotrebu energie, spoľahlivosť, frekvenciu údržby a celkové náklady na vlastníctvo. Ložisko kompresora sa nachádza v priesečníku mechanického zaťaženia, tepelných podmienok, chémie mazania a prevádzkovej dynamiky. Nesúlad v ktoromkoľvek parametri znižuje výkon; nezhody v dvoch alebo viacerých zaručujú zlyhanie.

Inžinieri a odborníci na údržbu sa musia posunúť nad rámec všeobecných katalógov ložísk. Musia analyzovať spektrá zaťaženia, tepelné prechody, zdroje kontaminácie a obmedzenia prístupu. Musia vypočítať nielen životnosť L10, ale aj životnosť maziva, úpravu znečistenia a prahové hodnoty vibrácií. Keď sa to urobí správne, zvolené ložisko funguje ticho, efektívne a predvídateľne po celé roky. Keď sa to urobí zle, ložisko sa stane najslabším článkom – a kompresory si slabé články jednoducho nemôžu dovoliť.
