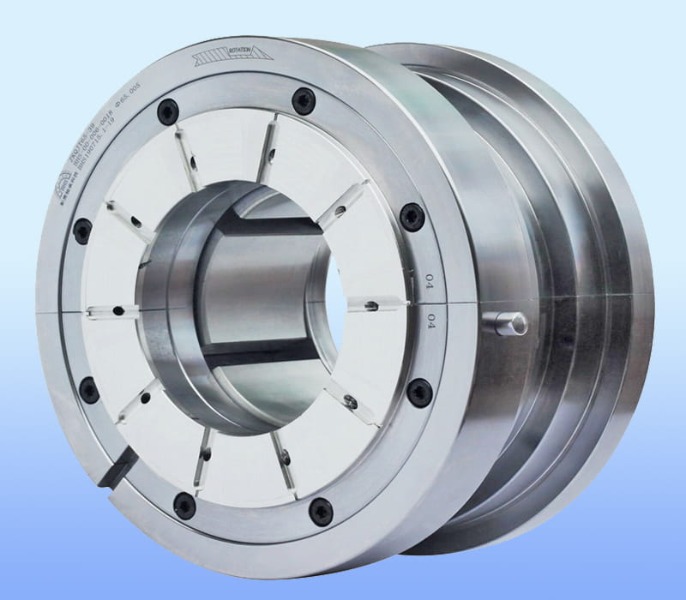

Prečo je kontrola vibrácií dôležitá pre vysoko presné ložiská prevodovky?

Kontrola vibrácií priamo určuje životnosť ložísk a presnosť prevodovky

Pre vysokú presnosť ložiská prevodovky Účinná kontrola vibrácií nie je možnosťou, ale nevyhnutnosťou. Nadmerné vibrácie znižujú životnosť ložísk až o 40 % a priamo spôsobujú chyby polohovania presahujúce 0,01 mm v systémoch presného pohybu. Bez prísneho tlmenia vibrácií sa v priebehu niekoľkých mesiacov prevádzky stanú aj výrobné tolerancie nanometrovej triedy irelevantné.

Ako vibrácie degradujú vysoko presné ložiská prevodovky

Vibrácie vyvolávajú tri primárne poruchové mechanizmy v ložiskách prevodovky: falošné brinelovanie, korózia spôsobená trením a únavové odlupovanie. Každý mechanizmus priamo narúša presnosť polohy a konzistenciu krútiaceho momentu.

K falošnému brinelovaniu dochádza už pri amplitúdach vibrácií 0,5 µm , čím sa vytvárajú opotrebiteľné plochy, ktoré zvyšujú kolísanie krútiaceho momentu otáčania o 15-25%. Pre presné aplikácie, ako sú robotické kĺby alebo CNC otočné stoly, sa to premieta do neprijateľnej vôle.

Príklad: Vo vysokorýchlostnej vretenovej prevodovke sa znížením vibrácií ložiskového puzdra z 2,8 mm/s na 0,9 mm/s predĺžila doba zachovania presnosti ložiska z 800 hodín na viac ako 3 500 hodín.

Zdroje kritických vibrácií v ložiskových systémoch prevodoviek

Identifikácia a kvantifikácia zdrojov vibrácií je účinným krokom pre akúkoľvek presnú konštrukciu prevodovky. V tabuľke nižšie sú zoradené bežné zdroje podľa frekvenčného rozsahu a závažnosti.

• Chyby záberu ozubených kolies (dominantný zdroj) – predstavuje 55 – 70 % celkovej energie vibrácií ložísk pri frekvenciách prechodu zubov (typicky 500 Hz – 5 kHz).
• Zvlnenie obežnej dráhy ložiska – generuje vibrácie pri frekvenciách preletu guľôčky; amplitúdy zvlnenia nad 0,2 µm spôsobujú zistiteľné zvlnenie krútiaceho momentu v presných prevodovkách.
• Nevyváženosť hriadeľa a nesúososť – vytvára 1X rotačnú frekvenciu vibrácií; aj 0,5 gram-mm zvyšková nevyváženosť zvyšuje dynamické zaťaženie ložiska o 18%.
• Rezonancia bývania – zosilňuje vibrácie ložiska faktormi 3-10, ak sa vlastné frekvencie zhodujú s harmonickými zábermi ozubených kolies.

Aktívne vedenie: Zmerajte rýchlosť vibrácií (mm/s RMS) v miestach ložiskových skríň. Pre vysoko presné prevodovky by cieľové hodnoty mali byť pod 1,0 mm/s pre frekvencie 10-1000 Hz a pod 0,5 mm/s nad 1 kHz.

Kvantitatívne výhody optimalizovaného riadenia vibrácií

Implementácia cielených stratégií kontroly vibrácií prináša merateľné zlepšenie výkonu ložísk prevodovky. Nasledujúce údaje sú odvodené z kontrolovaných testov na presných planétových prevodovkách (trieda vôle P0).

• Zlepšenie presnosti polohovania: Zníženie vibrácií z 2,5 mm/s na 0,8 mm/s znižuje uhlovú chybu prenosu z 0,8 uhlovej minúty na 0,2 uhlovej minúty.
• Predĺženie životnosti ložiska L10: Každé zníženie amplitúdy vibrácií o 50 % zvyšuje vypočítanú únavovú životnosť o 200 % (exponenciálny vzťah).
• Zníženie hluku: Ovládanie vibrácií obežnej dráhy ložísk pod 0,3 mm/s znižuje počuteľný hluk prevodovky o 8-12 dB(A), čo je kritické pre medicínsku alebo laboratórnu automatizáciu.
• Tepelná stabilita: Nižšie vibrácie znižujú teplo spôsobené trením; teplota ložísk klesne o 6-10°C pri 10 000 ot./min., čím sa zabráni degradácii maziva.

Praktické metódy na kontrolu vibrácií vo vysoko presných ložiskách prevodoviek

1. Výber ložiska a optimalizácia predpätia

Pre presné prevodovky si vyberte guľkové ložiská s kosouhlým stykom triedy P4 (ABEC-7) alebo vyššej. Ložiská P4 obmedzujú zvlnenie obežnej dráhy pod 0,13 µm, čím priamo znižujú vysokofrekvenčné vibrácie. Použite mierne predpätie (2-5 % dynamického zaťaženia), aby ste odstránili vnútornú vôľu bez vytvárania nadmerného tepla. Predpätie znižuje rýchlosť vibrácií ložiska o 30-45% v porovnaní s prevádzkou s vôľou.

2. Tolerancie uloženia puzdra a hriadeľa

V presných aplikáciách použite lícované uloženie (j5 až k6 pre hriadele, P7 pre kryty). Voľné uloženie s vôľou 5 µm zvyšuje vibrácie ložiska o 120 % v dôsledku deformácie obežnej dráhy pri zaťažení. Pre oceľové ložiská v hliníkových puzdrách konštrukcia pre tepelnú rozťažnosť – tolerancia uloženia 10-15 µm pri 20 °C udržuje správne upnutie pri prevádzkovej teplote.

3. Integrácia štrukturálneho tlmenia

Integrujte tlmenie s obmedzenou vrstvou (CLD) na ložiskové skrine alebo skriňu prevodovky. 1,5 mm viskoelastická vrstva vložená medzi oceľové plášte znižuje rezonančné vibračné špičky o 70-85% bez výrazného zvýšenia hmotnosti. Pri dodatočných aplikáciách použite vysoko tlmiace polymérové ​​puzdrá (faktor straty > 0,8) medzi vonkajší krúžok ložiska a puzdro.

4. Výber maziva na tlmenie vibrácií

Vysokoviskózne syntetické oleje (ISO VG 68-150) s lepivými prísadami poskytujú tlmenie filmu, ktorý absorbuje mikrovibrácie. V testoch sa prechodom zo štandardnej normy ISO VG 46 na syntetickú VG 150 znížila amplitúda vibrácií ložiska o 22 % pri 3000 ot./min. Zabezpečte však primeraný prietok – pre vysokorýchlostné presné prevodovky (>8000 ot./min.) použite ISO VG 32-46 s prísadami proti opotrebeniu na vyváženie tlmenia a odvodu tepla.

Validácia: Limity vibrácií pre rôzne triedy presnosti

Nasledujúca tabuľka poskytuje praktické kritériá akceptácie vibrácií pre ložiská prevodovky na základe požiadaviek na presnosť aplikácie. Tieto hodnoty sa merajú na ložiskovej skrini v troch ortogonálnych osiach.

• Mimoriadne presné (optické/lekárske roboty): Pod 0,5 mm/s RMS (10-2000 Hz) – hádzanie ložiska <2 µm
• Vysoká presnosť (CNC/obrábacie stroje): 0,5-1,2 mm/s RMS – hádzanie ložiska <5 µm
• Štandardná priemyselná presnosť: 1,2-2,5 mm/s RMS – hádzanie ložiska <10 µm
• Hranica akcie: Prekročenie 3,0 mm/s RMS vyžaduje okamžitú kontrolu alebo výmenu ložiska

Kritická poznámka: Tieto limity platia len pri bežnom prevádzkovom zaťažení a rýchlosti. Počas prechodných podmienok (štart, brzdenie, nárazové zaťaženie) sú prijateľné dočasné špičky až do 2-násobku limitu, ak je trvanie pod 100 ms.
