Ložiská plynových turbín

Ložiská plynových turbín Podrobnosti

Ložiská plynových turbín sú často vystavené vysokému zaťaženiu, vysokým otáčkam a vysokým teplotám, najmä keď sa zvyšujú požiadavky na kapacitu a účinnosť.

Na zabezpečenie optimálnych dynamických charakteristík v špecifických prevádzkových podmienkach používa BHS Bearings na riešenia ložísk rôzne špeciálne konštrukčné prvky.

Pre stredné turbíny sa používa klzné radiálne ložisko. Môžu to byť prstencové klzné ložiská s bronzovým alebo Babbittovým obložením. Používajú sa zaplavené aj silové typy.

Pre väčšie turbíny bude radiálne ložisko typu sklopnej podložky. Počet podložiek na ložisko sa vyberie na základe hmotnosti rotora. Pre tieto typy ložísk sa používa nútené mazanie.

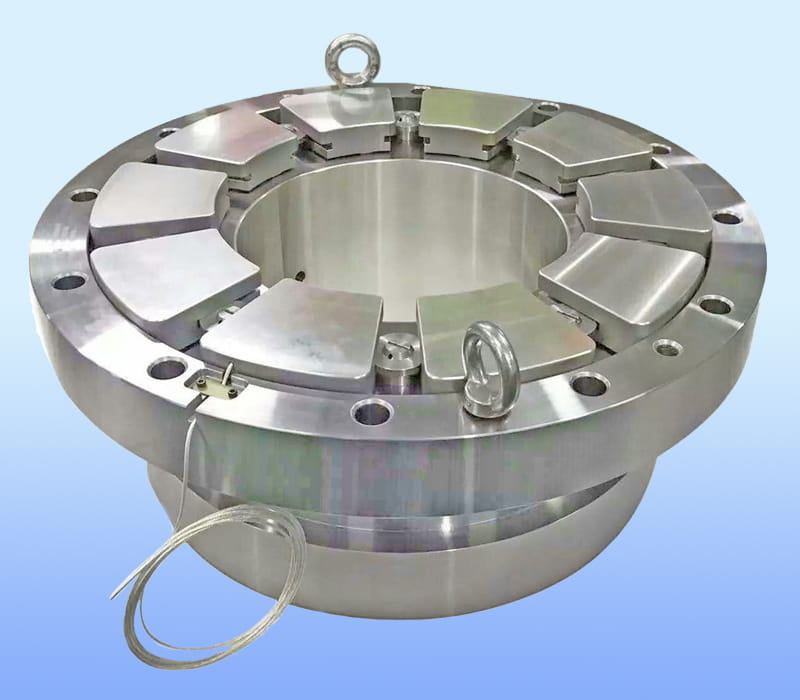

Axiálne ložisko je umiestnené na voľnom konci rotora alebo povedzme na vstupe pary do turbíny. Axiálna prítlačná sila je pre impulzné turbíny veľmi malá. Je to spôsobené prítomnosťou otvorov na vyrovnávanie tlaku v kotúčoch rotora, ktoré vyrovnávajú prítlačnú silu generovanú na kotúči. Jednoduché axiálne ložisko, ako je radiálne babbittové obloženie na radiálnych ložiskách, sa bežne používa v malých a stredne veľkých turbínach. Vo veľkých plynových turbínach sa používajú axiálne ložiská typu tilling pad.

Poskytli sme radiálne ložisko pre výkon plynovej turbíny od 300kw do 50MW
